Sonntag, 27. Februar 2011

Korridorschrank 27.02.2011, die Zweite

Liebe Holzfreunde,

es geht weiter mit den entsprechenden Zapfen. Es muß darauf geachtet werden, daß bei den Querfriesen die Maserung durchläuft, auch wenn noch ein Schubladenfach zwischen die Türen kommt. Hier wird entsprechend markiert.
Der Zapfen wird auf der Kreissäge abgesetzt.
Und mit der Zapfenschneidvorrichtung fertig gesägt.
Jetzt wird die Tischfräse für die Nute vorbereitet.
Zuerst werden 5 mm durchgehend gefräst.
und später wird auf ca. 13 mm fertig gefräst. Allerdings nicht bei den Längsfriesen. Hier sieht man den Querfries mit der Zuführlade.
Zwischenzeitlich wird die Füllung vorbereitet. Natürlich passt die Breite nicht. Es müssen noch zwei cm dran. Die Maserung muß beachtet werden, denn es soll ja nicht auffallen.
Eine Hohlfuge wird gehobelt.
Sieht doch gut aus. Das angeleimte Stück fällt kaum auf.
Jetzt wieder die Querfriesen. Der Zapfen wird eingepaßt. Man beachte den 5 mm Absatz, den ich eingangs am Längsfriesen durchgefräst habe. Der kleine Absatz verhindert das Verdrehen und sorgt somit für Stabilität. Zugesägt wird mit meiner Lieblingssäge, einer TLT, die mir Klaus in die Hand maßgearbeitet hat.
Hier abgerundet und mit dem Hobel schön abgeschrägt. Der Leim muß ja auch irgendwo bleiben.
Hier wird mit dem LN #4 fertig geputzt. Ein alter Trick, man hobelt die Querfriesen etwas schmaler, dann hat man an der fertigen Tür mit den Längsfriesen nur Langholz zu hobeln. Das verhindert Ausrisse.
Sieht doch schon einmal nicht schlecht aus. Es muß natürlich noch eingepaßt werden, aber die Hobel sind vorbereitet. Ja, bei der oberen Umrandung habe ich leider nicht fotografiert, da war ich zu konzentriert bei der Arbeit.

Korridorschrank 27.02.2011

Liebe Holzfreunde,

jetzt werden die beiden Türen des Korridorschranks gebaut. Hier werden die Längsfriesen mit dem LN 5.5 gefügt.



Hier werden die Zapfenlöcher angezeichnet. Der besseren Optik wegen, werden die unteren Querfriesen 8 cm hoch und die oberen Querfriesen, wie die Längsfriesen, 5 cm. Das ergibt einen gefälligeren Anblick.

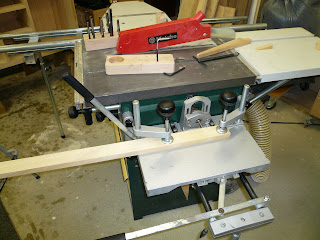

Hier arbeitet der 8 mm Pendelschlitzfräser auf der Metaboanbau Langlochbohreinrichtung.
Die LaLoeinheit montiert.
Die verschiedenen Fräser (Pendelschlitzfräser - links) und rechts die Bohrer.
In der Nahaufnahme.
Und das saubere Ergebnis der Langlöcher.

Hobelpflege 27.02.2011

Liebe Holzfreunde,

bevor es mit dem Korridorschrank weitergeht, kommt ein Kapitel Hobelpflege und Schärfen an die Reihe. Wie bekannt, halte ich meine Hobel penibel plan und bei jeder Schärfaktion wird die Hobelsohle und die -seite mit Autopolitur behandelt. So präpariert, gleiten die Hobel besser und ich spare mir das mühsame Einwachsen. Außerdem ist das Metall so gegen das Rosten geschützt.

Die hier gezeigten Hobel sind heute an der Reihe. 2 LN Blockhobel, der #164, der #62 mit gezahntem Eisen und der #5.5. Diesmal wird auch ein wenig geplant. Deshalb die auf die Granitbank geklebten Schmirgelleinen (120 und 400er Körnung).


Der Schärfplatz mit 800 er und 8000 er Wassersteinen. Als Winkelhilfe benutze ich die Eclipse und für schmalere Eisen die Richard Kell (die gibt es bei Dieter) Führung. Auch wenn ich das freihändige Schleifen sehr geübt habe, es klappt einfach nicht mit letzter wiederholbarer Qualität. Die Zeit, die man dann zur Korrektur des Winkels benötigt, setze ich jetzt bei der Montage mit den Führungen ein.
Das Resultat bei einem meiner Lieblingshobel. Man beachte die Spiegelung in der Sohle. Übrigens der Satz LN Schraubendreher bewährt sich außerordentlich. Lange habe ich mit mir gekämpft. Die Schrauben an den Hobeln sind so ausgelegt, daß man sie mit Schraubendrehern aus deutscher Fertigung zuverlässig verkratzt. Mit den LN passiert es nicht.
Und der andere Blockhobel..

Sonntag, 20. Februar 2011

Korridorschrank 20.02.2011 die zweite

Liebe Holzwerker,

es geht weiter mit der oberen Umrandung. Shaker haben gerne eine halbrunde Stoßleiste angebracht, um das Möbel zu schützen. An der vorderen Seite kann man gut Langholz an Langholz leimen. Das hält. An der Seite geht das natürlich nicht, weil Langholz an Querholz unterschiedlich arbeitet. Also wird die Seite mit einer Gratleiste gesichert. Hier wird die Gratnut in die Stoßleiste gefräst.


So sieht es dann aus.
Hier wird die Gehrung gesägt. Eine Ulmia Lade mit einem Japanblatt. Gerne hätte ich dort ein Blatt von Pedder montiert.
Und nur die ersten 3-4 cm werden geleimt. Das hält an der Gehrung und nach hinten raus kann das Holz arbeiten.
Und die Stoßleiste ist geleimt. Ich brauchte nichts unter die Zwingen zu legen, da ich die Leisten noch abrunden muß. Aber dazu später.

Korridorschrank 20.02.2011

Liebe Holzwerker,

es geht weiter mit der Rückwand. Nachdem sie erfolgreich montiert wurde, wird sie dort, wo sie noch etwas übersteht, bündig gehobelt. Zuerst mit dem LN LA Jack mit gezahntem Eisen, dann mit dem LN 5.5.

Weil wir vor einiger Zeit darüber sprachen, etwas für Friedrich. Die fein geschliffenen Hobelsohlen (bis 400 er Schleifpapier) werden mit Autopolitur poliert. So gleiten sie auch ohne permanent Wachs aufzutragen. Man kann hier gut sehen, wie sich die Umgebung im Metall spiegelt.


Dann werden die Schrauben, die mit einem 8 mm Bohrer vorgebohrt wurden, mit Holzdübel unsichtbar gemacht. Hier werden die Holzdübel entsprechend zurecht gesägt.

Die Schrauben sind nicht mehr zu sehen.
Voila.

Sonntag, 13. Februar 2011

Korridorschrank 12.02.2011 die zweite

Liebe Holzfreunde,

jetzt kommt die Stunde der Wahrheit. Die rechte obere Ecke wird noch minimal eingepaßt. Der kleine Blockhobel von LN hilft sehr gut.


Voila, es paßt sehr gut. Die Löcher werden natürlich noch verschlossen und ein wenig beigehobelt werden.

Korridorschrank 13.02.2011

Hallo liebe Holzfreunde,

jetzt geht es an die Rückwand. Hier wird noch ein kleiner Fehler mit einem Leimi behoben.
Die Füllung wird geglättet. Der LN Flachwinkler mit einem Zahneisen macht die grobe Arbeit. Durch das Zahneisen ist der Kraftaufwand geringer.

Dann beendet der # 5.5 die Arbeit.
Jetzt kommen die Zapfenlöcher an die Reihe. Die Teile werden zusammen eingespannt, somit hat man eine größere Auflage für die Fräse. Ebenfalls wird der Anschlag verlängert.
Die Nut für die Füllung wird mit der Tischfräse gefräst. Der Anschlag wird entsprechend eingestellt.
Jetzt wird die Höhe bestimmt. Das Streichmaß wird mit dem Lineal eingestellt.
und übertragen.
Fertig sind die Nuten.
Die Maschinenspuren werden kurz noch mit dem Hobel beseitigt.
und die Kanten gebrochen.
Der Zapfen wird angeschnitten.
Mit der Tischkreissäge wird die Füllung auf 25 Grad angesägt.
und dann mit der Tischfräse gefälzt. Man sieht, es ist vorteilhaft, wenn man separate Maschinen hat.
Und fertig ist die Wand.

Samstag, 12. Februar 2011

Korridorschrank 12.02.2011

Liebe Holzwerker,

es geht weiter mit den Laufleisten für den mittleren Schubladenteil. Diese werden noch vorne gezapft und jeweils mit zwei Schrauben fixiert.

Hier werden die Maschinenspuren mit dem LN #4 beseitigt.
Und schon montiert. Die vordere Unterteilung hat eine Nut hinten, wo die Laufleisten eingeleimt werden. Aber bitte nur vorne leimen, damit das Holz nicht bei Ausdehnung oder Zusammenziehen der Seitenteile reißt. Die Löcher für die Schrauben sind etwas größer. So können die Leisten die Bewegung mitmachen. Ach ja, man erkennt hier schön, daß die Laufleisten auch als Kippleisten für die untere Schublade dient. Beim Herausziehen wird somit ein Kippen der Lade verhindert. Für die Verschraubung der Lauf- und Kippleisten habe ich seit langem mal wieder meinen Festoolschrauber rausgeholt. Hier konnte man die 90 Grad Einrichtung gut gebrauchen. Ansonsten ist mir das Teil einfach zu klobig und ich greife lieber zu meinem kleinen Bosch.
Jetzt geht es mit der Rückwand weiter. Hier werden die Rahmenteile für die Füllungen verputzt. Ein kleiner Tipp. Immer ein kleines Holz für den Hobel bereithalten, dann braucht man ihn nicht auf das Eisen zu stellen. Manche Tischler legen ihn auch auf die Seite, aber dann greift man ihn so schlecht. Eine andere Variante ist, man legt ihn mit dem Eisen über die Beilade.
Dies sind die Seitenteile. Dazu folgen noch zwei Unterteilungen, so daß wir 3 Füllungen erhalten werden.
