Sonntag, 24. Mai 2009

Versatile Huntboard 24.05.2009 Teil 2

So, jetzt habe ich die Teile noch einmal trocken zusammengesetzt. Es passt alles sehr gut. Den Ausbruch neben dem unteren Knife Hinge habe ich auch geleimt bekommen.

Eine Detailaufnahme. Ihr seht den Knife Hinge, den Beading und die Markierung für die Trennwand. Denn links wird die Tür montiert und rechts folgend die Schubladen.
Von etwas weiterer Distanz fotografiert. Mir gefällt die "Blume" in der unteren Reeling. Sie liegt fast zentral. Dies hat Ärger beim Hobeln verursacht und insbesondere beim Beading. Aber es hat geklappt.



Versatile Huntboard 24.05.2009

Heute gibt es etwas für die Freunde der Handsägen. Die untere halbrunde Reling ist eingearbeitet und mit einem Beading versehen. Ich hoffe, Ihr könnt es erkennen. Es ist noch nicht verleimt. Nun muß die obere Reling eingearbeitet werden.

Hier seht Ihr die ausgesägten Schwalben. es wird eine ordentliche Verbindung.

Eine Seite, bereits eingepasst.
Zweimal dasselbe Foto. Ich muß noch ein wenig üben. Hier ist die halbrunde untere Reeling am Boden angeleimt worden.

Die andere Seit passt auch.


Jetzt muß man die Knife Hinges einarbeiten. Dies wird nur mit Handwerkzeugen gemacht. Streichmaß, Anreissmesser etc. liegen bereit.

Der kleine LN Routerplane hat ganze Arbeit geleistet. Dies war der obere Teil.
Nochmals oben. Die Löcher wurden gleich mit gebohrt. Arbeitsanleitung von FWW Masterclass "Installing Knife-Hinges". Habe ich von Edi erhalten. Bei Bedarf sende ich es gerne per PDF zu. Vielen Dank nochmals an Edi.
Jetzt mache ich unten weiter. Passt auch. Leider ist am Kopf ein winziges Teil ausgebrochen. Blöd, aber man muß 1,5 mm stehen lassen und das ist verdammt fragil.
Diese Foto gehört eigentlich mit zum Anfang. Hier habe ich die Schwalben gesägt und die Einlässe auf von 20 mm Stärke auf 10 mm gesägt und gehobelt.

Sonntag, 17. Mai 2009

Versatile Huntboard 17.05.2009


Ich muß mir mal merken, das letzte Bild zuerst zu laden. Hier seht Ihr den eingefalzten Boden. Ich glaube, diese Art werde ich nicht mehr machen. Rahmenbauweise ist einfach besser.










Hier seht Ihr die Falze und wie ich die Zapfen rundrasple. Weiter werden die Zapfen auf 45 Grad abgesägt. Weiter geht es mit der Zwischenwand und dem Einbau der Hinges.

Sonntag, 10. Mai 2009

Versatile Huntboard 10.05.2009

Hier wird gerade auf der Bandsage Kirsche aufgetrennt. Der Schnitt verläuft etwas. D.h. ein neues Band ist fällig.

Hier seht Ihr die eingesetzten Teile. Die Maserung ist fortlaufend. Problemzonen werden mit dem Ziehklingenhobel bearbeitet.

Hier seht Ihr das Putzen der Füllung. Aus gegebenen Anlaß, weil im Forum so schön diskutiert, meine Neuerwerbung. Ich mache zwar nicht mehr so gerne Werbung für Festoll, aber die Sauger sind die besten. Der neue CT 26 hat ein sagenhaftes Aufnahmevolumen und über die Saugleistung brauchen wir auch nicht zu reden. Ach ja, Einsatz natürlich nur mit Filtertüte.










Hier ist der vorbereitete Rahmen. Er wird in die Beine gezapft und genutet.
Hier werden die Rahmenteile gehobelt. Schleifpapier kommt immer seltener zum Einsatz.












Hier werden die Zapfen bearbeitet.
H

Samstag, 2. Mai 2009

Versatile Huntboard 02.05.2009

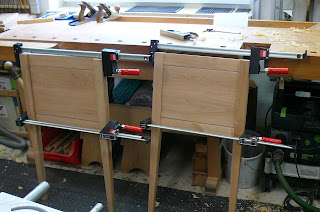

Die fertig gestellten Seitenteile des Huntboards.













Hier werden die Zapfen gesägt. Das Absetzen mit der Crosscut von LN. Mit der Aignereinsatzlehre wurden die Nuten auf der Tischfräse erstellt.
