Sonntag, 22. November 2009

Garderobe - 22.11.2009

Sieht brauchbar aus. Bald geht es weiter.


Hier liegen die Kassetten. Leider gibt mein Holz zur Zeit nicht mehr her. Ich muß neues kaufen.

Die mit 25° abgeschrägten Falze werden jetzt auf der Tischfräse fertig gefalzt.

Brandspuren der Kreissäge werden mit dem kleinen LN Simshobel gesäubert.

Der untere Teil der Rückwand wird geleimt. Um die Abstände ganz genau hinzubekommen, habe ich Abstandshölzer gesägt.

Die geleimte Rückwand.

Samstag, 21. November 2009

Garderobe - 21.11.2009

Die Rückwand wird gebaut. Ich habe sie in Kassettenform geplant. Mit der Anbaulanglochbohrmaschine zur Metabotischkreissäge werden die Langlöcher gebohrt. Lange habe ich mit dem Gedanken gespielt, mir eine eigenständige Maschine zu kaufen. Nach Rücksprache mit einigen Holzwerkerfreunden habe ich den Gedanken verworfen. Sie würde auch nicht mehr können.

Ein saubereres Loch. Man muß allerdings auf einen guten Pendelschlitzfräser achten.

Der Pendelschlitzfräser bei der Arbeit.

Die Rückwand geht voran. Hier glättet der LN # 5 1/2 die für die Kassettenaufnahme vorgesehenen Teile.

Die vorbereiteten Zapfen. Die Seiten sind schön gerundet.

Es wird mit dem LN Simshobel nachgearbeitet.

Das Gerüst steht. Natürlich nur lose zusammengesteckt.

Hier stehen die Kassetten im Leim.

Sonntag, 8. November 2009

Garderobe - 08.11.2009

Hier sind die seitlichen Laufleisten der Schubladen zu sehen. Sie müssen noch vorne gezapft werden und werden dann in die hinten erstellte Nut geführt.

Die Zapfen sind erstellt, jetzt werden die Teile fertig gehobelt.

Der Zapfen nochmals nachgearbeitet.
Stoßlade und großer LN Simshobel kommen zum Einsatz.

Die Seitenteile eingeleimt. Die Führung der Schublade ist somit gesichert.

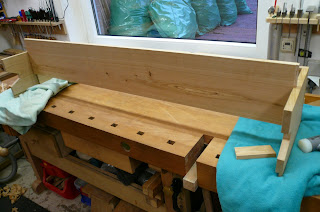

Jetzt kommt die Rückwand an die Reihe. Diese ist 210 cm hoch.Gefügt wird mit LN # 5 1/2 und 7. In der Hinterzange kann man sehr gut eine Stütze einspannen. Somit kann man die langen Teile sehr bequem bearbeiten.

Die Tischlermarkierung gibt die Richtung des Holzes vor und verhindert ein Vertauschen der Seiten.

Die Kopf, Mittel und Unterseite der Rückwand ist an der Reihe, hier kommt soeben ein schöner Span aus dem LN #7.

Zwischenzeitlich wird geschärft. Manchmal nervig, aber besser als mit dem stumpfen Eisen weitermachen.

Das Resultat.

Jetzt werden die Zapfenlöcher für die Rückwand angemessen. Dazu spanne ich die Teile zusammen somit sind die Löcher deckungsgleich.

Auf der Kreissäge wird der erste Zapfen angeschnitten.

und weiter markiert. Das Streichmaß von LN ist dazu gut geeignet, da es eine Feineinstellung hat.

Der Zapfen wird auf der Kreissäge mit der Zapfenschneideinrichtung geschnitten.
Dabei ist hilfreich, wenn die Kreissäge einen nicht so großen Tisch hat. Ansonsten ist man einfach zu weit vom Blatt weg.




Auch die 144 cm Teile gehen noch auf die Säge. Manchmal ist auch Platz nach oben wichtig.

Sonntag, 1. November 2009

Garderobe - 01.11.2009

Es geht weiter. Heute wird der untere Schubladenboden eingegratet. Dies mache ich auf dem Frästisch der Oberfräse mit meiner selbst angefertigten Führungskonstruktion.

Nachdem die Gradnuten erstellt sind, werden mit dem LN #7 nochmals die letzten Unebenheiten der Frontkante beseitigt. Frisch geschärft, kommt ein wunderschöner Span raus.

Generell verjünge ich die Gradnuten zum Ende hin. So kann ich den Boden besser einführen. Bei der Bearbeitung helfen die wunderschönen LN Hobel # 98 und 99. Je einer für die rechte und linke Seite.


Nur die ersten 3 cm bekommen Leim.

Und fest eingespannt.

Passt ganz gut.

Die andere Seite auch.

Die seitliche Unterteilung der Schubladen wird hinten genutet. Dort kommt die seitliche Führungsleiste mit einem Zapfen rein. Die Nut habe ich auf der Metabo Tischfräse hergestellt.

Hier wird wieder eine selbstgebaute Führung zum Gradfräsen verwendet.

Die seitlichen Unterteilungen sind eingebaut. Der rechte Winkel stimmt.

Hier sieht man die seitliche Führung. Es muß nur noch der Zapfen angesägt werden. Das mache ich aber an einem anderen Tag.
