Montag, 1. Juni 2009

Versatile Huntboard 01.06.2009

Es geht weiter mit dem Einbau der Trennwand. Sie bildet die Begrenzung zur linken Seite, wo eine Tür eingesetzt wird und zur rechten Seite, wo insgesamt 6 Schubladen ihren Platz finden. Die Tiefe des Schranks ist 50 cm und die Trennwand wird von unten mit einer Gradnut eingelassen. Vorne wird die Gradnut abgesetzt. Trotzdem ist dies immer noch eine gehörige Länge, da sich die Trennwand und der Boden immer etwas wirft. Schaun mer mal.

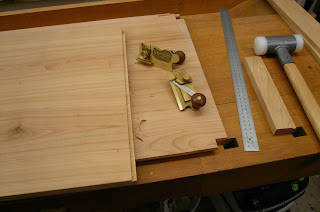

Die Befürchtung wurde war und ich mußte mit den LN 98 und 99 nacharbeiten. Diese beiden Hobel benötige ich sehr selten, aber wenn, dann sind sie Gold wert.



Die Trennwand wird oben, wo die obere Abschlußleiste eingesetzt wird, ausgeklinkt. Wieder Handarbeit. Für unsere Sägenliebhaber Klaus und Pedder: Eingesetzt wurde die große CC Rückensäge von LN. Der Längsschnitt wurde natürlich mit der von Pedder geschärften Zinkensäge erledigt. Saubere Sache.

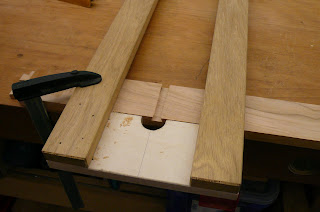

Die Unterteilung der Schubladen wird wieder mit Gradnuten gemacht. Hier meine selbstgebaute Vorrichtung a la Christian Becksvoort.
Jetzt muß es nur noch passen.

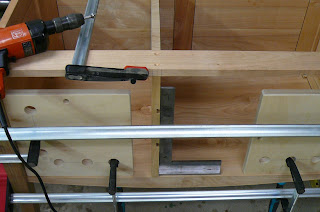

Trocken zusammengesetzt und mit Schrauben gesichert.

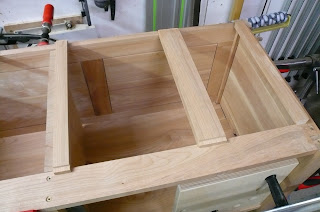

Hier seht Ihr die Kippleisten, die werden in die obere Abschlußleiste und in die Rückwand gezapft. Die linke Leiste hält auch die Trennwand, die mittlere Leiste ist etwas breiter, da sie zwei Schubladen halten muß und die rechte wird nicht gezapft, aber später aufgeschraubt.

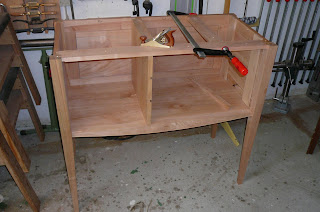

Jetzt ist alles verleimt und bis auf wenige 10tel mm wunderbar in der Waage bzw. winklig. Rechts seht Ihr die Distanzhölzer. Sie sind notwendig, da das Bein etwas stärker (12 mm) als die Wand ist. Somit mußte ich diese Distanz überwinden, damit die Schubladen ordentlich laufen und ich die Trennwände vernünftig eingraten kann.

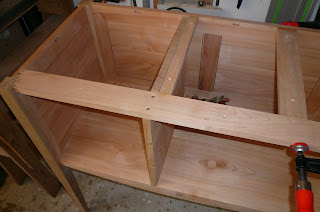

In der Vorderfront und an den Kippleisten seht Ihr Bohrungen. Diese dienen zur Vorbereitung der Befestigung für die Schrankplatte. An der Seite und in der Rückwand sind Einfräsungen zu sehen, hier kommen Klötzchen für die Befestigung der Schrankplatte rein.
