Klaus' und Pedders Säge

Liebe Holzfreunde,

heute erhielt ich Post aus dem hohen Norden. (Pedder, jetzt hast Du die Überschrift geändert - vielen Dank Du Schlingel). Inhalt: ein mächtiges Stück Ebenholz, da werde ich 3 Stücke draus machen und eine neue Säge. Obwohl der offizielle Test (natürlich mit fachkundiger Unterstützung) erst Samstag stattfinden wird, konnte ich nicht an mich halten und habe einen "Vortest" gestartet. Zuerst seht Ihr einen Vergleich zur Größe:

Oben: eine große LN Rückensäge

dann die PK (Pedder Klaus) Säge

unten die LN

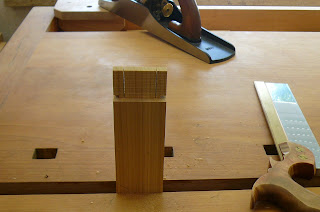

Die Sägeprobe von rechts anfangend wird immer besser. Super Start und der letzte Schnitt ist perfekt. Die kleineren Abweichungen, die erst bei enormer Tiefe aufgetreten sind, nehme ich auf meine Kappe.

Hier seht Ihr die Rückseite der Säge im Vergleich zu der LN. Saubere Verarbeitung, die Schraube zeigte noch einen ganz kleinen Grat. Aber das ist vernachlässigbar.
Hier die andere Seite. Einfach super.
Ein Vergleich der Griffe. Zur Zeit würde ich dunkleres Holz bevorzugen, aber eine letzte Meinung bilde ich mir am Samstag.

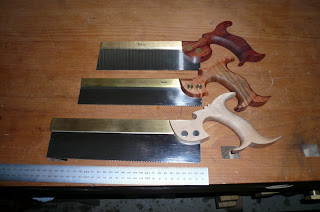

Ein Vergleich von drei Sägen:

Adria

LN

Pedder + Klaus

Die PK Säge ist die größte und auch die schwerste. Ich bin mir nicht sicher, ob ich sie zum Zinken von Schubläden nähme, aber für den Korpus bestimmt. Auf jeden Fall hat die PK den Griff, der meiner Hand am meisten schmeichelt. Aber am Samstag kommen noch weitere Hochkaräter als Vergleich hinzu. Meiner Meinung nach braucht sich die PK nicht zu verstecken.

Ich habe jetzt jedenfalls großen Appetit auf das weitere Testen am Samstag. Ich hoffe, Alex ebenfalls. Fotos und Text können in das WW Forum oder auf Pedders Blog kopiert werden. Ich kann das leider noch nicht.

Vielen Dank, das ich testen darf. Es ist mir eine große Freude.

versatile Huntboard 21.06.2009 Teil 2

So sieht der obere Hinge aus. Er ist ein bischen besser eingepasst als der untere. Erfahrung zählt.Jetzt kommt mein Ballcatch Jig ins Spiel. Der Kugelverschluß wird eingebohrt. Der Jig kann von oben und unten benutzt werden.
Hier ist das Kugelteil. Mit etwas Epoxy hält das ewig.
Hauchdünne Spänchen mit der Ziehklinge beseitigen die letzten Kratzer aus der Bearbeitung.
Hier die Frontseite.
Die eingepasste Tür. Zur Info: die Türfüllung ist aus drei Teilen zusammengeleimt. Nein, der Knopf ist immer noch nicht selbst gedrechselt.
Hier ist die Tür im geöffnetem Zustand. An der oberen Traverse ist ein Anschlagsholz gegengeschraubt. Dies wird nach dem Ölen mit Leder beklebt, damit die Tür sanft schließt. Das Leder ist rechts von dem #1 zu sehen.

Versatile Huntboard 21.06.2009

Gestern geleimt, heute müssen die "Hörner" dran glauben. Sie werden mit der LN Crosscut entsprechend gekürzt.
Dann werden die Rahmenteile geglättet. LN #4 ist hier im Einsatz.
Passt schon ordentlich. Allerdings ist jetzt null Spiel vorhanden. Das wird geändert.
Die Knife Hinges von Brusso Unterlegscheiben. Um diese Stärke muß die Tür gekürzt werden. Ebenfalls links und rechts muß noch etwas abgenommen werden.
Wir nehmen den Flachwinkler.Bei Langholz kommt der # 5 1/2 zum Einsatz.
Die Öffnung sieht schön gleichmässig aus. Links oben ist es einen Hauch dichter am Korpus. Das wird mit dem Hobel geändert.
Jetzt werden die Knife Hinges eingebaut.
Hier werden mit Streichmaß, Lineal und Anreismesser die Maße des Knife Hinges übertragen.
Bohrlöcher mit der Miller Falls.
Hier noch einmal das Einpassen mit dem LN Router Plane. Messer muß ordentlich scharf sein und zur Unterstützung wurden rechts und links Hölzer angeklemmt. Somit kippt der kleine Hobel nicht weg.

Man erkennt den schönen Span. Es ist allerdings eine zeitraubende Arbeit im Kopfholz.
Immer mit normalen Stahlschrauben vorschrauben. Wachs gehört dazu.
Mit dem unteren Hinge eingebaut.

Versatile Huntboard 20.06.2009

Heute wird die Tür des versatile Huntboards gebaut. Hier der Zuschnitt:

Die mit der Tischkreissäge vorbereiteten Zapfen:
Diese werden jetzt mit der LN Rip und Cross Cut eingepasst:

Die Cross Cut im Einsatz:Nacharbeit mit dem Blockhobel:

Die Langlöcher werden auf der Mebabo Langlochbohreinheit gebohrt:

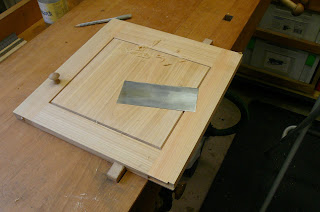

Die Füllung wird mit dem LN #4 geputzt:
Eingepasst wird mit der Tischkreissäge. Das Blatt wird 25 Grad schräg gestellt:Auch hier wird nachgearbeitet. Mit dem mittleren LN Shoulderplane:
Alles ordentlich verleimt. Morgen wird die Tür eingepasst.

Heute durfte ich erfahren, daß eine selbstgebaute Säge zu mir unterwegs ist. Ich werde sie ausgiebig testen und wenn ich darf, die ersten Zinken für die Schubladen damit bauen.

Schärfen - Brett zur Einstellung der Schärfwinkel

Hier kommt mein Anschlag für "Arme" an der Metabo Bohrsäule:

Die Absaugung:

Wofür das Ganze: Das Brett für die Wiederholbarkeit der Schärfwinkel für die Eclipse und Richard Kell Schleifführungen. Da immer etwas Wasser dabei ist, habe ich das Brett mit Parkettlack lackiert.

Versatile Huntboard 14.06.2009

Kurzurlaub in Bella Italia ist vorbei und heute wurde wieder gearbeitet. Die vordere Unterteilung der Schubladen wurde eingebaut.

Hier sind die Lauf-, Seiten- und Kippleisten vorbereitet.

Die Federn werden nachgearbeitet.

Der Einbau. A la Garrett Hack wurden hinten Leisten angeschraubt und die Laufleisten aufgefalzt. Durch die unregelmäßige Anordnung der Schubladen war dies ein aufwändiges Unterfangen.
Soweit für heute.
Hier noch die Konstruktion für die rechte Seite. Durch den Pfosten mußte hinterfüttert werden.
Und natürlich ausgeklinkt.

Nächstes Wochenende kommt die Tür dran.

Versatile Huntboard 01.06.2009 Teil 2

Ein kleiner Zwischenspurt: Wir schärfen einige Hobel

Der #5 1/2, 102 und der mittlere Shoulderplane waren dran.
Dann ging es weiter mit den Unterteilungen. Auch sie werden eingegratet.
Sie müssen genau parallel sein. Das sieht gut aus.
Jetzt fehlen nur noch die drei Böden. Die Gratnuten sind bereits gefräst.
